基于RK3576开发板的MIPI-DSI使用

作者：泉志电子交流圈电子网　日期：2025-05-06　点击数：0

1. MIPI-DSI简介

MIPI (Mobile Industry Processor Interface)：ARM, Nokia, ST ,TI等公司正在2003年景坐的一个同盟所定的接心。目标是把脚机等挪动装备外部的接心如：摄像头、显现屏接心、射频/基带接心等规范化，从而增加脚机等挪动装备设想的庞大水平战添加设想灵敏性。

任务组(Work Group)：MIPI同盟下有很多的任务组，分歧的任务组担任界说对应装备的规范。此中包罗有：Camera任务组、Display任务组、下速多端链接任务组等十几个任务组。

MIPI DSI接心是由MIPI同盟下的Display任务组指定的DSI(Display Serial Interface)的接心规范。

1.1 取别的显现接心差别

取DP/HDMI差别：短少音频旌旗灯号。DP接心战HDMI接心由于多了音频旌旗灯号，凡是便取用于台式电脑，或许投影仪等多媒体装备上。

取lvds差别：使用场景分歧。凡是lvds接心会使用正在产业场景的屏幕上。

取eDP差别：eDP战Mipi-DSI皆用于消耗类场景，但辨别知足的功能需供分歧。凡是小尺寸、低分辩率、低革新率场景运用Mipi-DSI接心占多数，比方14英寸以上的显现屏便简直找没有到采取Mipi-DSI接心的显现计划；而eDP接心凡是是用正在下分辩率，下革新率的年夜屏上，比方条记本电脑，仄板等装备。

2. EASY EAI Orin-Nano DSI

DSI接心【没有撑持】热插拔，而且会对电源功率会有必然请求，因而要运用DSI接心，起首必需要确认供电电源为DC12V-3A输出，不然会由于功率缺乏招致没法带起DSI屏幕。详细景象表示为：正在uboot阶段不时天重启。

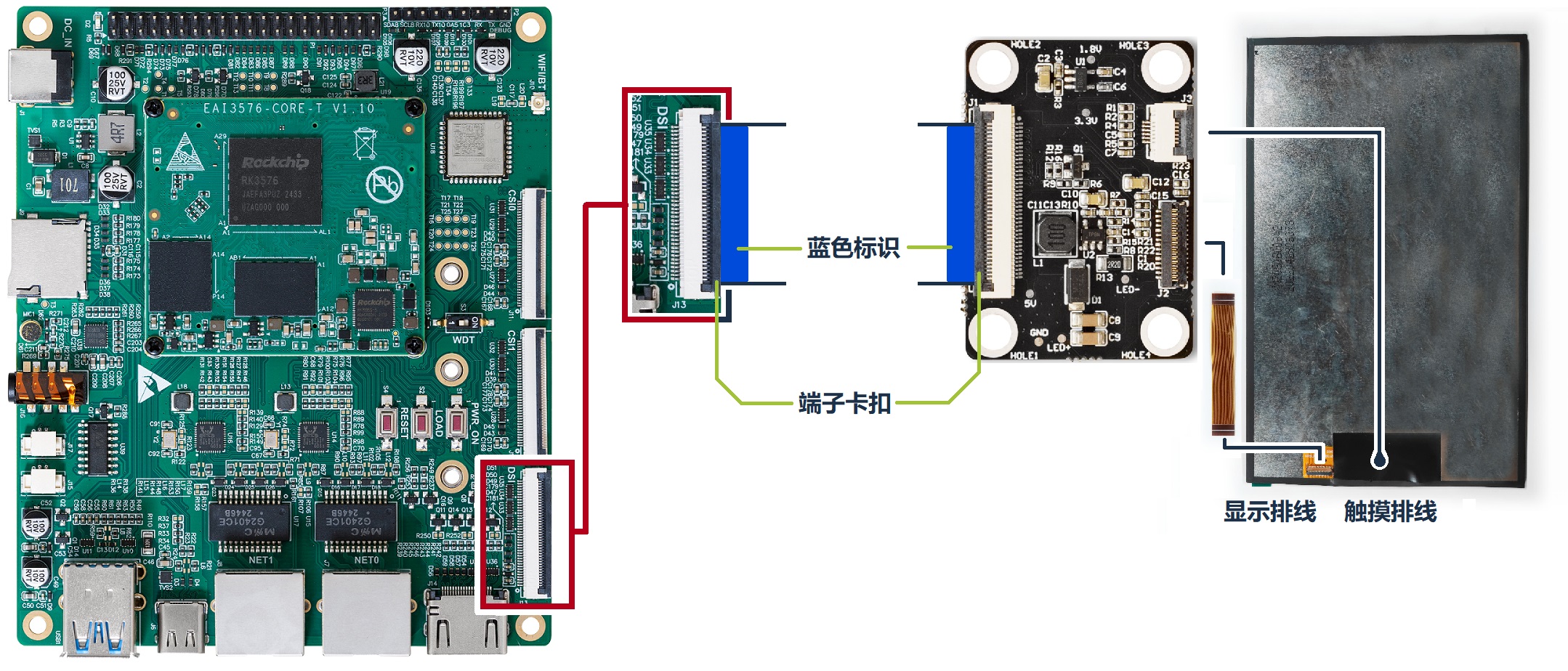

2.1 衔接线材阐明

反背线：两头的蓝色标识没有正在统一正面。

同背线：两头的蓝色标识处于统一正面。
